En el orfanato de Safe Haven Orphanage situado en Ban Tha Song Yang en Thailandia, un grupo estudiantes noruegos realizaron junto con la organización humanitaria no lucrativa Tyin Tegnestue esta pequeña, pero imprescindible, casa para baños.
Este pequeño edificio cubre las necesidades básicas como aseos, higiene personal y lavandería.
Zona de baños con la protección solar y visual de bambú.
La construcción ha sido realizada con materiales propios del lugar y con la ayuda de los vecinos del pueblo. La base de hormigón se realiza sobre un lecho
de grandes piedras encontradas en el lugar. La estructura con madera de teca de árboles cercanos.
Las funciones más íntimas se dividen en 2 partes separadas construidas con bloques de
hormigón, a la izquierda los aseos tradicionales y a la derecha la ducha y un baño occidental. En el área central se sitúa un espacio para el baño
abierto (lavabos) hacia la gran plantación de teca. El área de lavabos es parcialmente privada. La fachada inclinada de
bambú cubre el frente del edificio, generando un pasillo que une las diferentes
áreas, permitiendo, además, una buena ventilación. La técnica de tejido del bambú empleada en la fachada es la misma que se usa en las casas y la artesanía tradicional autóctona.
Aseo tradicional
Las
aguas residuales y el drenaje son tratadas in-situ. Además, se ha tenido en cuenta para la evacuación de aguas, las grandes cantidades de agua recogidas en la época de lluvias. Los
vertidos de los aseos pasan a través de tuberías enterradas a tanques de
hormigón que drenan por el fondo y los laterales. Los suelos de madera y grava
se mantienen fácilmente limpios y secos y todos los habitáculos húmedos son drenados
usando capas de grava y piedra.
Urinarios

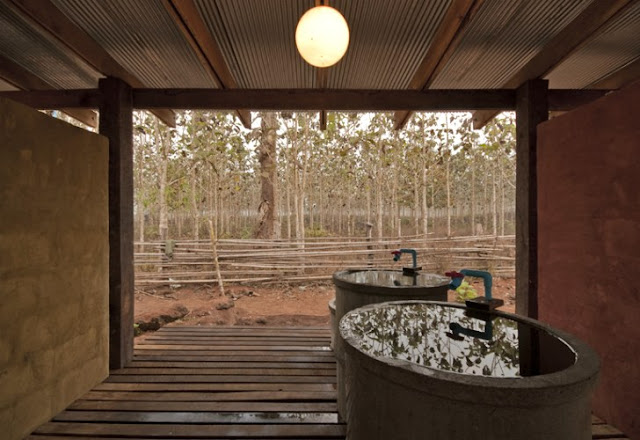

Zona de lavabos
Elevación de la zona de lavabos de manera que el agua cae entre los listones y se evita el encharcamiento del suelo.
Esta zona se usa también para duchar a los más pequeños, y para lavar la ropa.
Este sencillo proyecto supone muchas horas de trabajo previo ya que hay que estudiar los medios materiales y técnicos de los que se dispone en la zona, la climatología, las tradiciones y costumbres o incluso la religión. Es todo un reto para cualquier arquitecto pero sobretodo es un lujo para esos niños.
Pura filosofía LowCost: óptima funcionalidad a un precio adecuado.
English version: In Safe Haven Orphanage located in Ban Tha Song Yang, Thailand, a group of Norwegian students made with the humanitarian organization non lucrative Tyin Tegnestue, this small, but indispensable , bathing house.
The new bathhouse provides basic sanitation needs of the orphanage, traditional toilets, washbasins, western culture toilets, shower and urinals.
The bathing house is built with local materials by local people. The base of concrete is made on a layer of big stones found in the place and the structure is made with wood of teak from nearby trees.
The intimate functions are divided in two separated parts, constructed with blocks of concrete. On the left side we have the traditional toilets and on the right one the shower and a western usual toilet. In the central area we have the open bath (washbasins) towards the great plantation of teak. The area of washbasins is partially private. The bamboo screen façade covers the front of the building, generating a corridor that joins the different areas, giving a good ventilation. The technology of fabric of the bamboo screen is the same that is used in the local houses.
For the evacuation of dirty waters, the projecters have thought in the collection of the seasonal rains, all the wastes are driven into pipes buried to tanks of concrete that drain to soil.
The cleaning is solved with the gravel soil, which keeps the floor dry and clean.
This simple project supposes many hours of previous work in which many things have to be studied: local materials, local professional people, climatology, traditions... even religion. It is a challenge for any architect but overall it is a luxury for those children.
Pure LowCost philosophy: optimal working with a suitable price.
The new bathhouse provides basic sanitation needs of the orphanage, traditional toilets, washbasins, western culture toilets, shower and urinals.
The bathing house is built with local materials by local people. The base of concrete is made on a layer of big stones found in the place and the structure is made with wood of teak from nearby trees.
The intimate functions are divided in two separated parts, constructed with blocks of concrete. On the left side we have the traditional toilets and on the right one the shower and a western usual toilet. In the central area we have the open bath (washbasins) towards the great plantation of teak. The area of washbasins is partially private. The bamboo screen façade covers the front of the building, generating a corridor that joins the different areas, giving a good ventilation. The technology of fabric of the bamboo screen is the same that is used in the local houses.
For the evacuation of dirty waters, the projecters have thought in the collection of the seasonal rains, all the wastes are driven into pipes buried to tanks of concrete that drain to soil.
The cleaning is solved with the gravel soil, which keeps the floor dry and clean.
This simple project supposes many hours of previous work in which many things have to be studied: local materials, local professional people, climatology, traditions... even religion. It is a challenge for any architect but overall it is a luxury for those children.
Pure LowCost philosophy: optimal working with a suitable price.
